Componentes metálicos para obras de construcción en altura disponibles en Visornets
En los trabajos en altura, contar con sistemas de protección colectiva fiables y certificados no es una opción: es un requisito legal y una prioridad operativa absoluta que garantiza la seguridad de los trabajadores y el cumplimiento de la normativa vigente.
⟩ Por qué los componentes metálicos son la base de la protección colectiva
Dentro de los diferentes equipos de seguridad, los elementos de material metálico desempeñan un papel fundamental. Su elevada resistencia mecánica, flexibilidad de configuración, durabilidad ante las inclemencias climáticas y capacidad de adaptación geométrica a los diferentes bordes de forjado los convierten en la opción preferida por constructoras y técnicos de prevención. No obstante, para garantizar su efectividad real en obra, estos componentes deben cumplir rigurosos criterios de fabricación y compatibilidad sistémica.
En Visornets disponemos de una sólida gama de componentes metálicos de alta ingeniería, diseñados específicamente para integrarse en sistemas de seguridad provisional, guardacuerpos, barandillas perimetrales y redes de seguridad. Nuestras soluciones combinan ligereza estructural, facilidad de montaje y máxima estabilidad en aplicaciones tanto temporales como permanentes.
⟩ Diferenciación de los sistemas de protección colectiva
Es fundamental comprender que un sistema de protección colectiva no es un elemento aislado, sino un conjunto articulado de componentes. Cada pieza cumple una función específica (soporte, retención, anclaje o absorción) que determina la viabilidad y seguridad de todo el conjunto. Confundir las aplicaciones o mezclar componentes no homologados puede anular la eficacia protectora del sistema.
Sistema metálico: Sistema Provisional de Protección de Bordes (SPPB)
Estructura metálica autónoma para la delimitación de bordes de forjado.
Elemento metálico + red (tipos U, V, T y SRP)
Combinación de soporte metálico y red de seguridad certificada.
Los sistemas de clasificación colectiva se clasifican según el método de instalación y la normativa técnica específica que los ampara, destacando soluciones integrales como el Sistema SRP, diseñado para la protección total y perimetral del edificio durante las fases críticas de la estructura de hormigón.
⟩ Componentes del Sistema Tipo U
Un sistema de protección colectiva vertical eficaz contra la caída de personas y objetos requiere componentes robustos y de alta precisión. Estos son los elementos principales del sistema Tipo U de brazo regulable:
Placa base graduada
Soporte de anclaje a suelo o forjado con sistema de regulación de nivelación, para aplomar el sistema incluso sobre superficies rugosas o con pendientes pronunciadas.
Soporte de estructura metálica
Conector especializado para fijar los postes de protección a vigas en I (IPN, HEB) o estructuras metálicas industriales, sin perforaciones complejas.
Antebrazo
Extensión metálica acoplable que incrementa la altura efectiva o el rango de alcance del brazo de soporte del sistema.
Brazo con articulación
Componente dinámico que permite ajustar el ángulo de inclinación, facilitando el paso de grúas y maquinaria o la adaptación a cubiertas con pendiente.
Brazo sin articulación
Elemento estructural rígido monopieza de alta resistencia, idóneo para alineaciones perimetrales fijas que requieren máxima firmeza.
Cinta tensora de carraca
Mecanismo de reenvío y tensado textil con herrajes metálicos de alta resistencia, vital para mantener la tensión óptima de las redes y evitar combas peligrosas.
Mosquetón
Conector metálico rápido con cierre de seguridad homologado, utilizado para la unión solidaria entre redes, cables, cinchas y puntos de anclaje estructurales.
Accesorios del sistema Tipo U
Cuerda de unión de 7,5 kN
Cabo de alta tenacidad para el cosido de paños de red y su fijación a los soportes metálicos, con una resistencia estática mínima ante roturas de 7,5 kN según norma.
Anclaje expansivo 'rabo de cerdo'
Fijación metálica mecánica de inserción en hormigón con extremo helicoidal abierto, para un enganche y desenganche rápido de vientos, cuerdas y redes sin perder resistencia a la tracción.
Anclaje expansivo con argolla cerrada
Perno de expansión de alta seguridad para hormigón endurecido, con argolla sellada no soldada como punto de anclaje estructural permanente o temporal.
⟩ Componentes del Sistema Tipo V
La eficacia del Sistema Tipo V frente a la caída de personas y materiales depende de la correcta interacción entre sus componentes estructurales. Cada elemento ha sido diseñado para trabajar conjuntamente, garantizando la absorción de esfuerzos, la estabilidad del conjunto y el cumplimiento de los requisitos de seguridad en obra.
Horca
Elemento metálico principal que actúa como soporte vertical del sistema, transmitiendo las cargas de un posible impacto hacia la estructura portante del edificio.
Soporte de horca
Accesorio de fijación que ancla la horca a la estructura de la obra, asegurando una correcta transmisión de esfuerzos y facilitando el montaje y desmontaje.
Accesorios del sistema Tipo V
Anclaje expansivo 'rabo de cerdo'
Fijación mecánica para hormigón con extremo helicoidal abierto, para conexión rápida y segura de cuerdas, vientos y elementos de amarre.
Cuerda de unión
Cabo de alta resistencia para el cosido de los paños de red y su fijación a los elementos estructurales del sistema.
Cuerda de atado 20 kN
Elemento de amarre de fibras de alta tenacidad, con resistencia mínima a la rotura de 20 kN, que asegura la fijación de la red a la estructura.
Basquit
Componente auxiliar de conexión y tensado de la red dentro del Sistema Tipo V, que ayuda a mantener la tensión adecuada ante esfuerzos dinámicos de una caída.

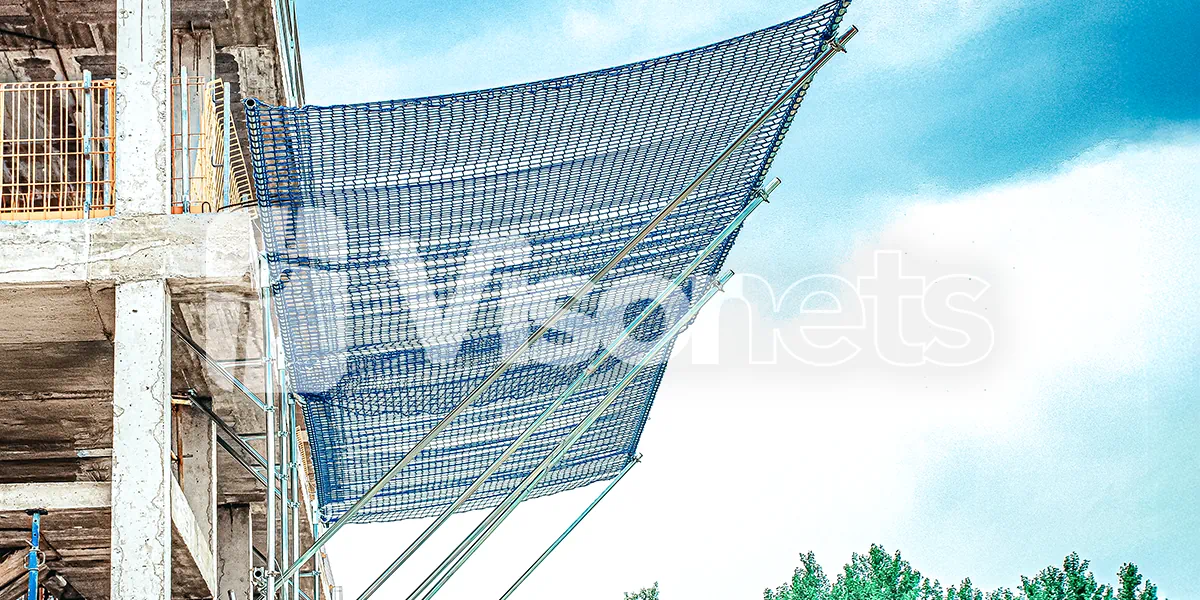

⟩ Sistema Tipo T: la bandeja de seguridad
El Sistema Tipo T es un sistema de protección colectiva compuesto por una bandeja de seguridad. Está diseñado para instalarse en el perímetro de estructuras en construcción con el fin de retener de forma segura a personas y materiales en caso de caída accidental.
Bandeja de seguridad
Estructura resistente, generalmente metálica, que soporta una red de seguridad y se instala de forma sobresaliente respecto al perímetro de la construcción, creando una superficie de recogida situada por debajo de la zona de riesgo.
⟩ Sistema SRP: protección híbrida de bordes
El Sistema SRP (Sistema de Retención Provisional es un sistema híbrido que combina redes de seguridad tipo U según norma UNE EN 1263-1 y estructura metálica del SPPB según norma 13374-A, proporcionando una alta protección de bordes en todo el perímetro del edificio.
Ménsula
Elemento de soporte estructural del Sistema SRP.
Larguero de 3 metros
Elemento horizontal que da continuidad estructural al conjunto del sistema.
Barandilla + red de seguridad
Combinación de barandilla normativa y red de seguridad que completa la protección perimetral.
Conjunto estructural del sistema de retención provisional (SRP) con bisagra extendida
Conjunto estructural del sistema de retención provisional (SRP) con bisagra plegada

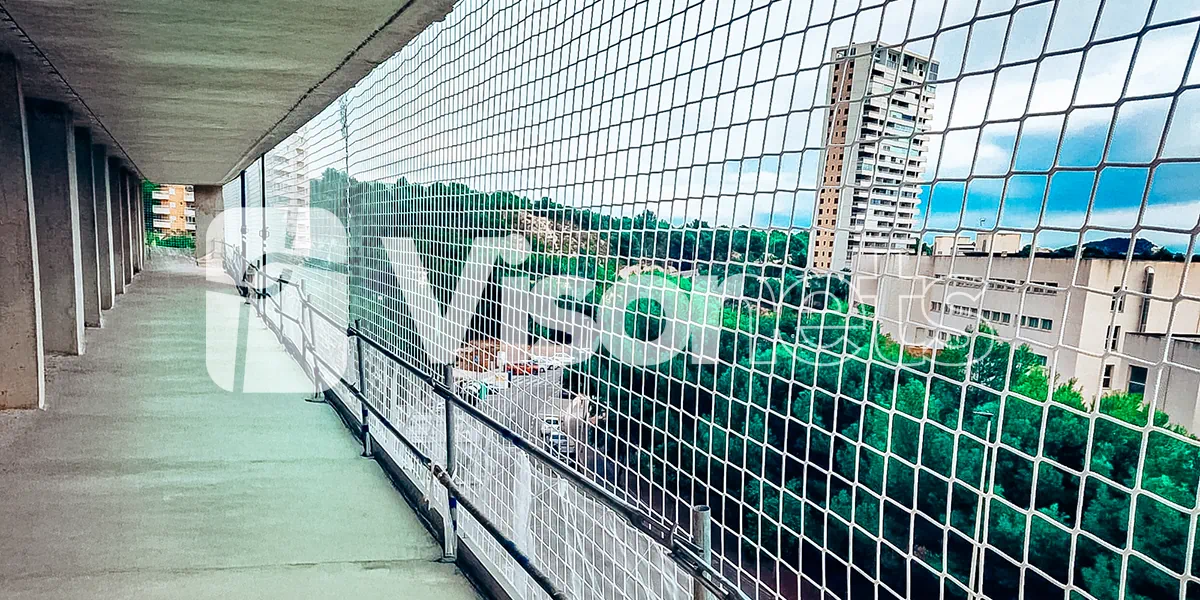

⟩ Guardacuerpos y barandillas metálicas (norma UNE EN 13374-A)
Los guardacuerpos de seguridad y barandillas provisionales constituyen el estándar por excelencia de la protección colectiva pasiva en fase de estructura. Su presencia delimita zonas de caída inminente en perímetros de forjado, voladizos, huecos de escaleras y patios interiores.
En Visornets fabricamos estos sistemas bajo los parámetros de la norma UNE EN 13374 clase A, lo que garantiza que soportan cargas estáticas horizontales y frenan de forma efectiva a un operario que se apoye, empuje o camine junto al borde del vacío.
Accesorios específicos para guardacuerpos y barandillas
Para resolver cualquier singularidad geométrica que presente la estructura, el sistema dispone de los siguientes accesorios complementarios:
Bases metálicas de fijación
Transmiten los esfuerzos al hormigón. Disponibles en base fija recta (fijación horizontal sobre el forjado), base fija a 90° (anclaje lateral o frontal al canto de forjado) y base doble (esquinas o continuidad de tramos).
Guardacuerpos tipo sargento (mordaza)
Sistema de fijación por presión mediante husillo roscado que permite instalar la barandilla aprisionando el canto del forjado o la viga sin necesidad de taladrar la estructura.
Basquit
Contenedor o palet metálico especializado para el almacenamiento, transporte y ordenación eficiente de los postes guardacuerpos mediante grúa o carretilla elevadora.
Rodapié metálico
Componente obligatorio colocado en la base de la barandilla que cubre de forma continua el plano inferior para evitar la caída de herramientas, cascotes o pequeños materiales.
Accesorio de horca
Elemento de acople superior específico para prolongar los sistemas Tipo V, facilitando la suspensión aérea de las redes de seguridad perimetrales.
⟩ Aplicaciones en el sector de la construcción
Los sistemas y componentes metálicos de Visornets pueden servir para:
Edificación residencial y comercial
Obra nueva de edificación residencial y comercial.
Rehabilitación de fachadas
Rehabilitación integral de fachadas y patios de luces.
Mantenimiento de cubiertas
Mantenimiento preventivo de cubiertas, terrazas industriales y tejados técnicos.
Estructuras metálicas e ingeniería civil
Montaje de estructuras metálicas pesadas e ingeniería civil, como puentes y viaductos.
Plantas industriales
Mantenimiento en plantas petroquímicas, naves industriales y entornos confinados.
Zanjas y excavaciones
Delimitación provisional de zanjas, excavaciones y zonas de acopio de materiales peligrosos.
⟩ Preguntas frecuentes sobre elementos metálicos de seguridad
¿Para qué se utilizan los elementos metálicos en sistemas de protección colectiva?
Se utilizan para configurar la infraestructura de los sistemas de seguridad en altura. Permiten sustentar con total firmeza las redes de seguridad, delimitar los bordes de forjado mediante guardacuerpos y barandillas, y asegurar que el sistema soporte los impactos previstos por la normativa de seguridad laboral.
¿Qué ventajas tienen los componentes metálicos frente a otros materiales en construcción?
Los componentes metálicos destacan por su resistencia estructural, alta durabilidad ante condiciones climáticas extremas y gran estabilidad dimensional. A diferencia de la madera, no se degradan por la humedad ni pierden propiedades con el sol, lo que los hace reutilizables en múltiples obras garantizando siempre la misma seguridad.
¿Qué tipos de guardacuerpos metálicos ofrece Visornets?
Visornets ofrece una amplia gama de soluciones adaptadas a cada necesidad: desde guardacuerpos con fijación mediante bases rectas o a 90 grados para anclar directamente al hormigón, hasta guardacuerpos tipo sargento (mordazas por presión) que evitan la perforación del forjado, ideales para fases rápidas de encofrado o procesos de rehabilitación.
¿Los sistemas metálicos de protección de Visornets cumplen con la normativa de seguridad?
Sí, todos nuestros sistemas de protección provisional de bordes (SPPB), guardacuerpos y componentes cumplen rigurosamente con la normativa europea armonizada UNE EN 13374 (Clase A) y las normas UNE EN 1263-1 para sistemas de redes de seguridad con soporte metálico (tipos S, T, U, V), garantizando la máxima cobertura legal y técnica en obra.
¿Qué función cumple exactamente el rodapié metálico en una barandilla?
El rodapié metálico cubre de forma estricta el plano inferior de la protección perimetral. Su función es evitar de manera activa la caída accidental de herramientas, escombros, tornillería o materiales sueltos desde las zonas elevadas de trabajo, protegiendo tanto a los operarios que circulan por los niveles inferiores como a los peatones en la vía pública.
¿Dónde pueden instalarse prioritariamente estos sistemas metálicos de protección?
Su diseño modular permite instalarlos en obras de edificación residencial, proyectos de obra civil, trabajos de rehabilitación de fachadas, cubiertas técnicas, mantenimiento de estructuras metálicas industriales, plantas energéticas y en cualquier área que requiera una delimitación perimetral estricta de zonas de riesgo de caída.
¿Qué es un anclaje expansivo 'rabo de cerdo' y cuál es su uso?
Es un perno de fijación mecánica fabricado en acero de alta resistencia que se introduce en el hormigón fraguado. Su extremo exterior presenta una curvatura abierta helicoidal en forma de espiral. Se utiliza principalmente para enganchar y tensar de forma rápida y segura las redes de seguridad y los cabos de unión, facilitando las tareas de montaje y desmontaje.
¿Los componentes metálicos de Visornets son reutilizables en diferentes proyectos?
Sí, absolutamente. Gracias a la excelente calidad del acero empleado y a los tratamientos superficiales anticorrosión, todos nuestros componentes metálicos están diseñados para ser reutilizados en múltiples proyectos. Únicamente requieren una inspección visual periódica para verificar que no presenten deformaciones mecánicas severas antes de cada puesta en obra.
Elegir Visornets es apostar por un fabricante líder en soluciones de seguridad certificadas de alta ingeniería, con estricto cumplimiento normativo y asesoramiento técnico especializado adaptado a cada obra.
