Red de Seguridad Tipo T VISOR T-EVO FAN
Red de Seguridad EN-1263-1 Tipo T-EVO FAN
Visor Nets ha diseñado y produce este sistema de detención de caídas de personas y objetos consistente en una estructura tipo bandeja o tipo ménsula que soporta a una red de seguridad para uso horizontal, denominado “Visor T-EVO FAN”.
Sistema Certificado Tipo T
Características
Gracias a los esfuerzos del equipo de diseño de Visor Fall Arrest Nets, estamos encantados de presentarle el nuevo sistema VisorT Evo como un elemento de protección colectiva concebido para minimizar la caída de operadores a un nivel diferente en vertical.
Durante el desarrollo de este sistema, además de todos los aspectos técnicos requeridos por la norma actual EN 1263.1: 2014, el equipo técnico de Visornets también ha tenido en cuenta los aspectos ergonómicos que reducen al máximo el peso del sistema en comparación con el anterior. combinando perfiles de acero y aluminio estructural. Como resultado, obtenemos un sistema de fabricación 100% español, versátil y de fácil instalación y manejo que le proporcionará una solución simple y efectiva.
El producto Visor-T Evo es un sistema de protección colectiva que incluye:
» Elementos textiles (red de seguridad)
» Estructuras metálicas (tubos de acero y aluminio)
Este sistema contiene todos los accesorios necesarios para la instalación.
El sistema VisorT Evo no se limita a los elementos de anclaje que inicialmente proponemos. Por el contrario, nuestro departamento técnico, consciente de las peculiaridades de los proyectos constructivos, puede desarrollar otros anclajes para diferentes tipos de trabajos.
Sistema de anclajes para VISOR T-EVO FAN

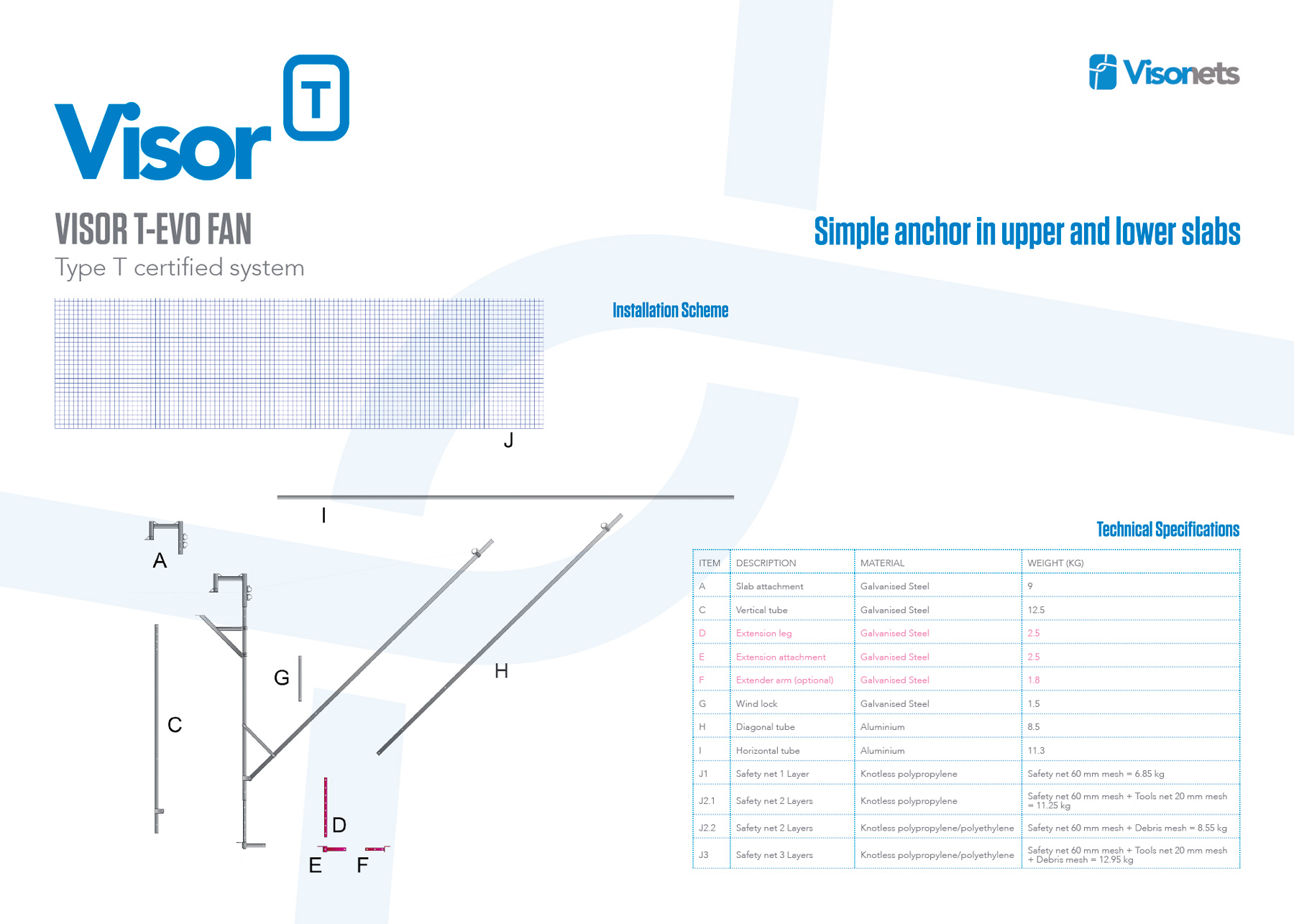

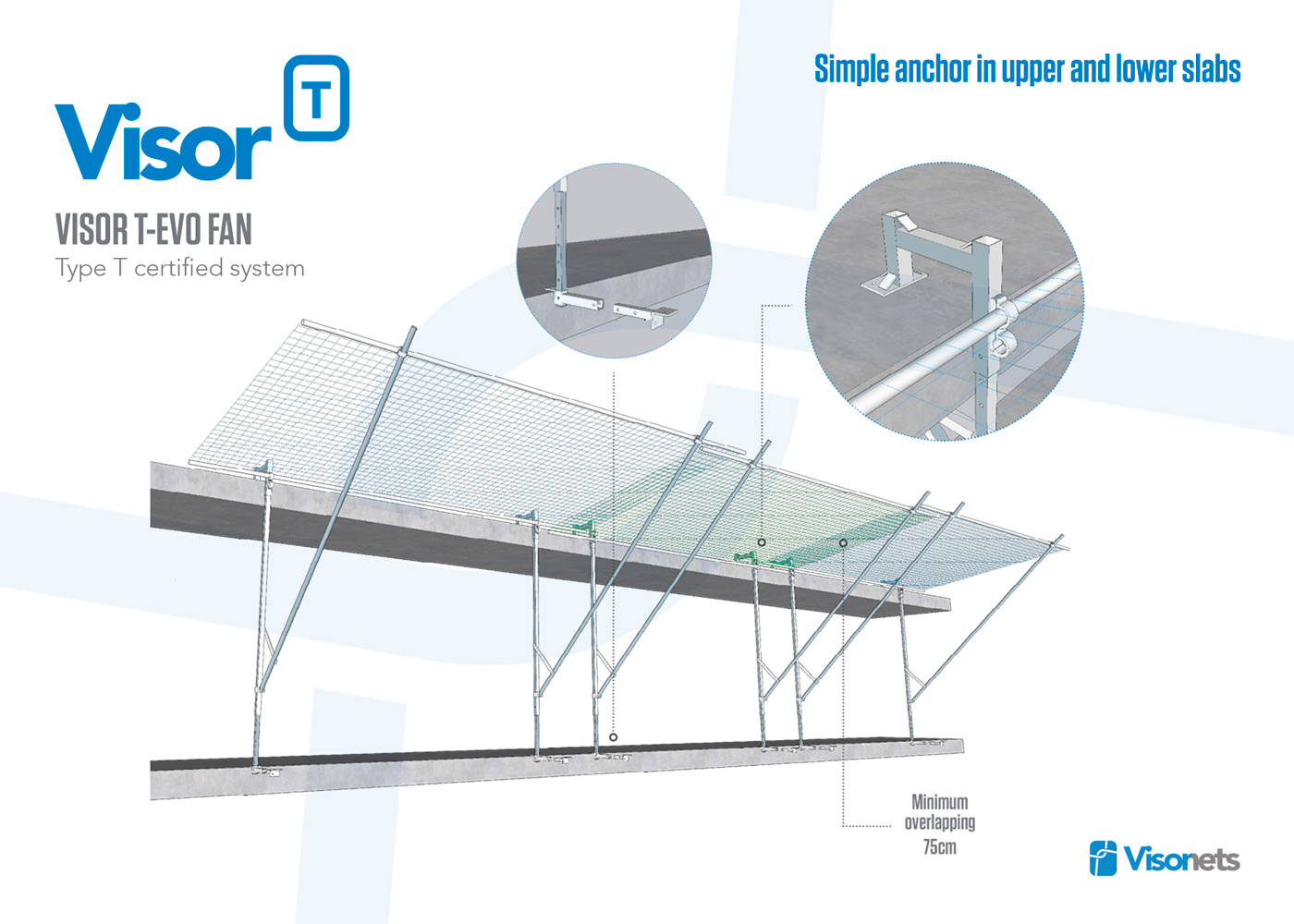

Anclaje simple en losas superiores e inferiores

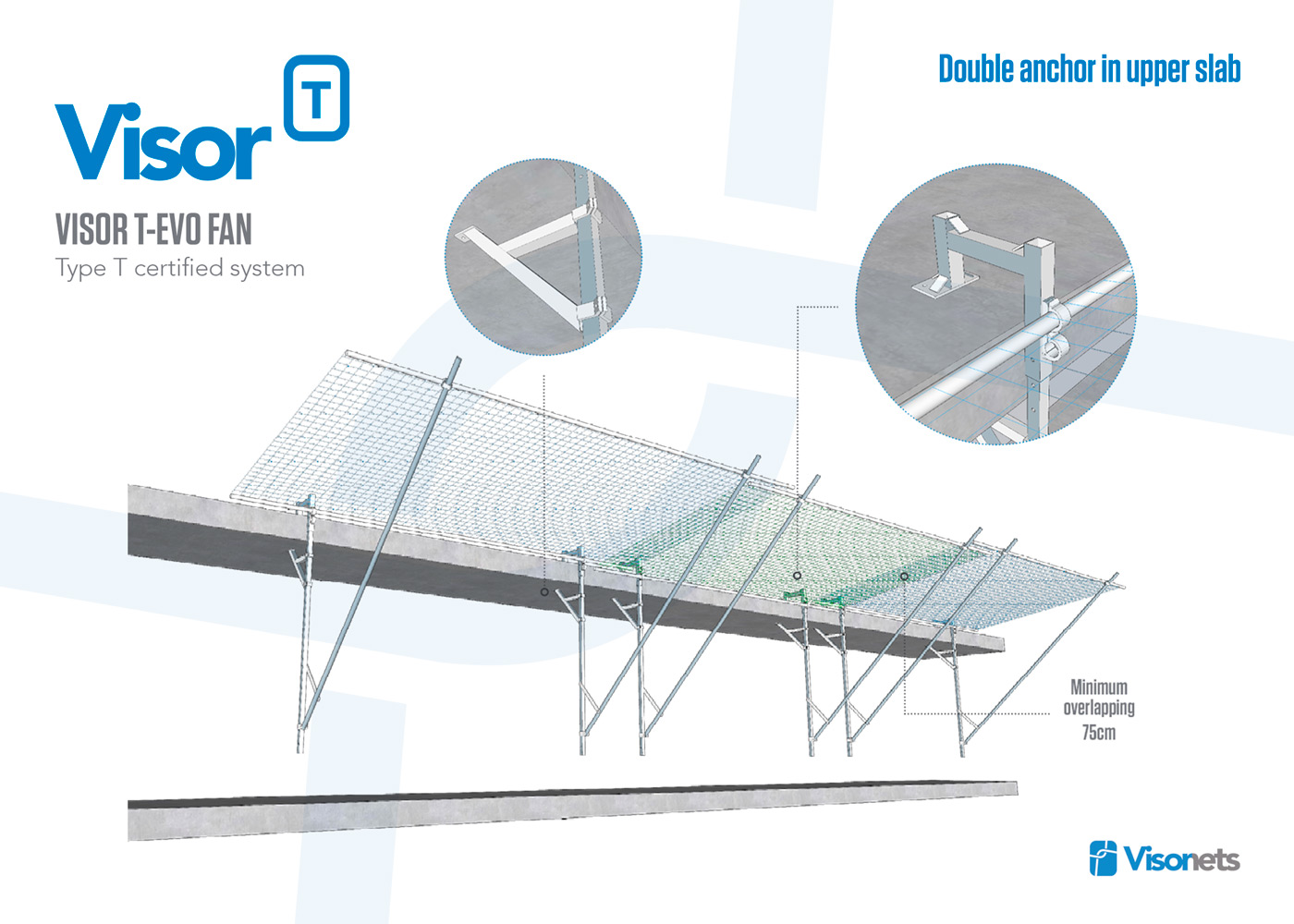

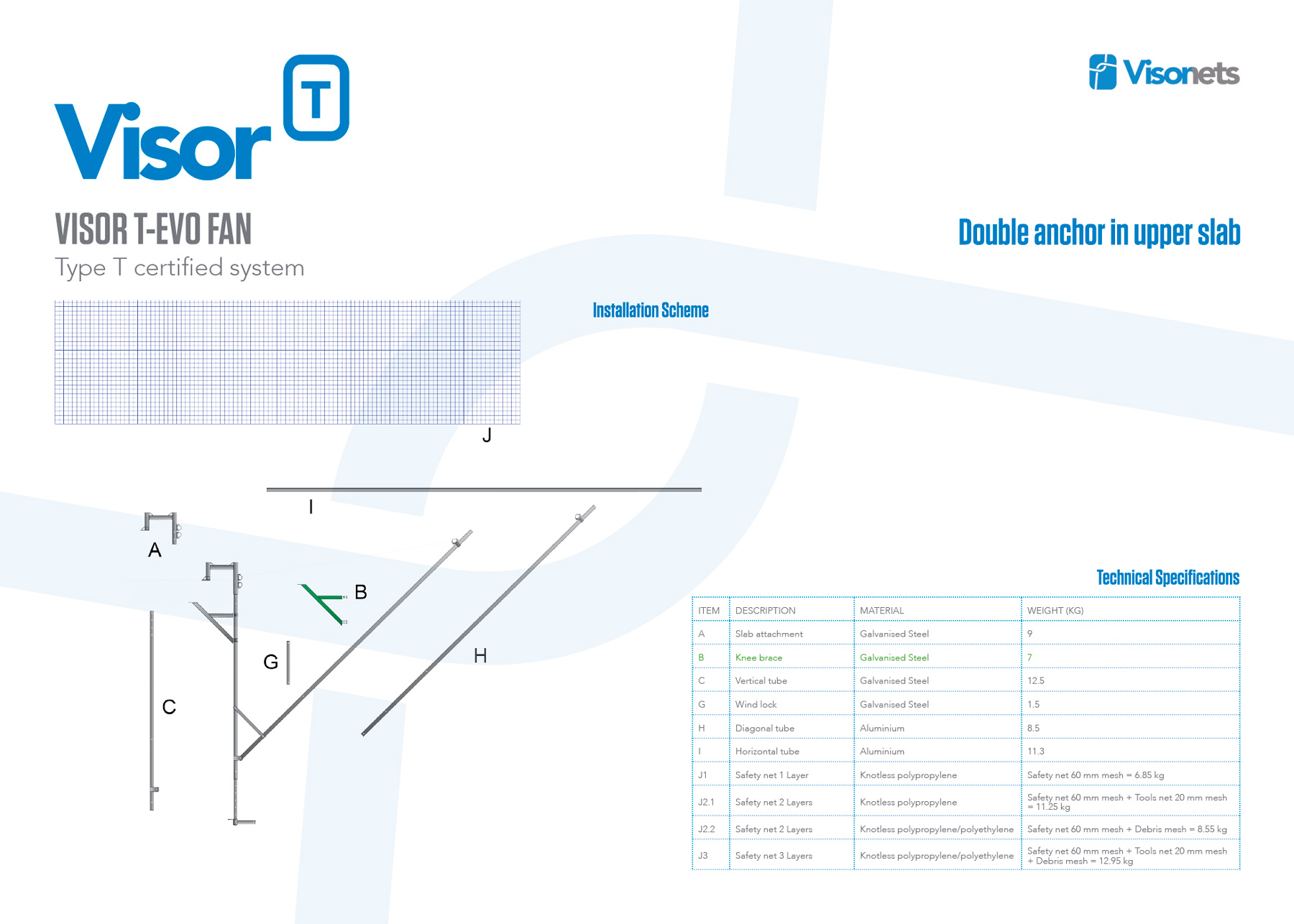

Doble anclaje en losa superior
Acabados de red
Knotless Polypropylene

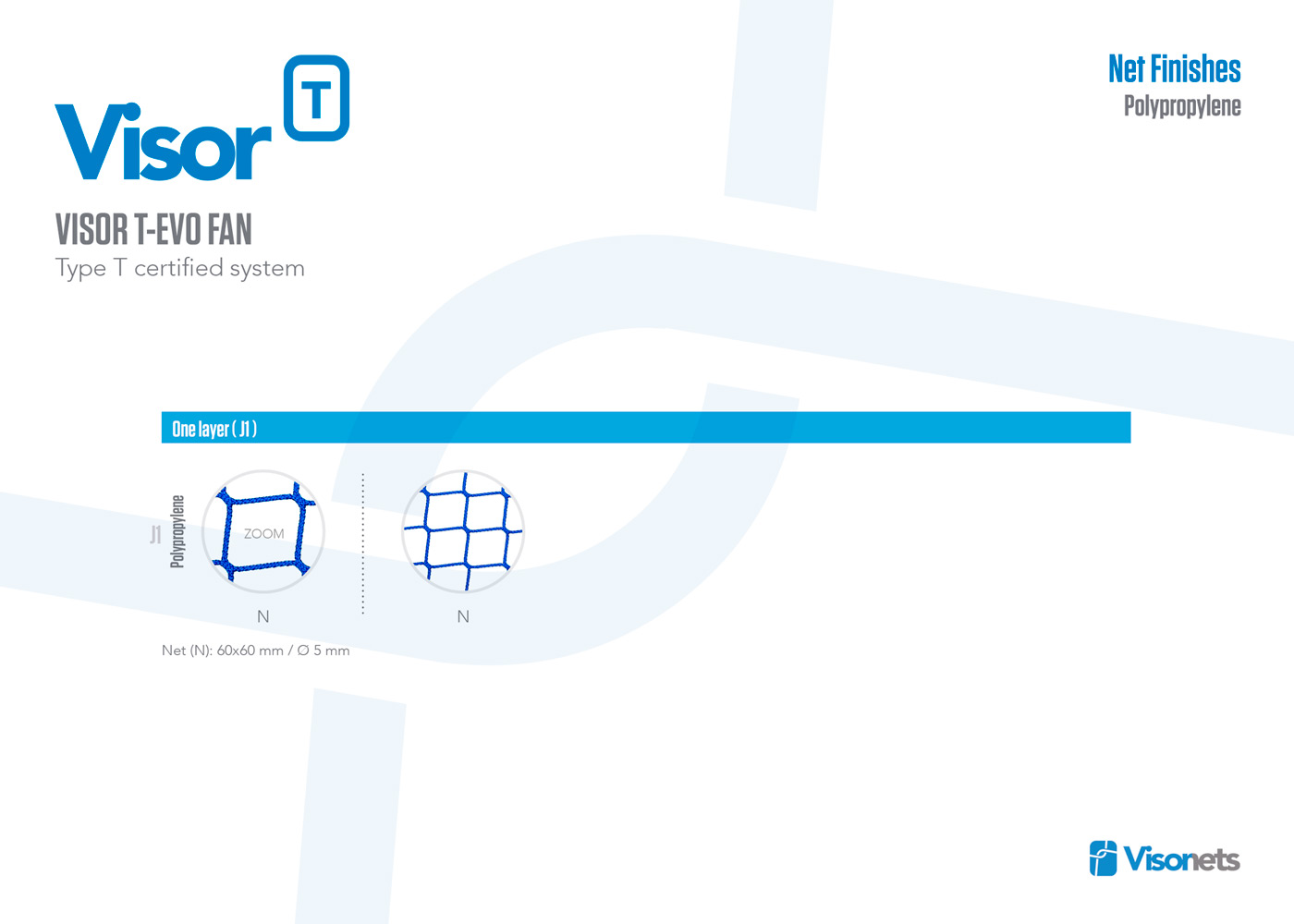

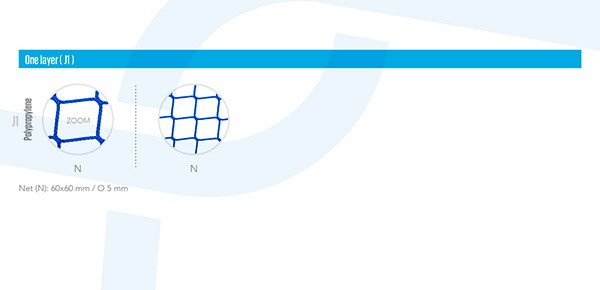

Una Capa - Polipropileno sin nudos

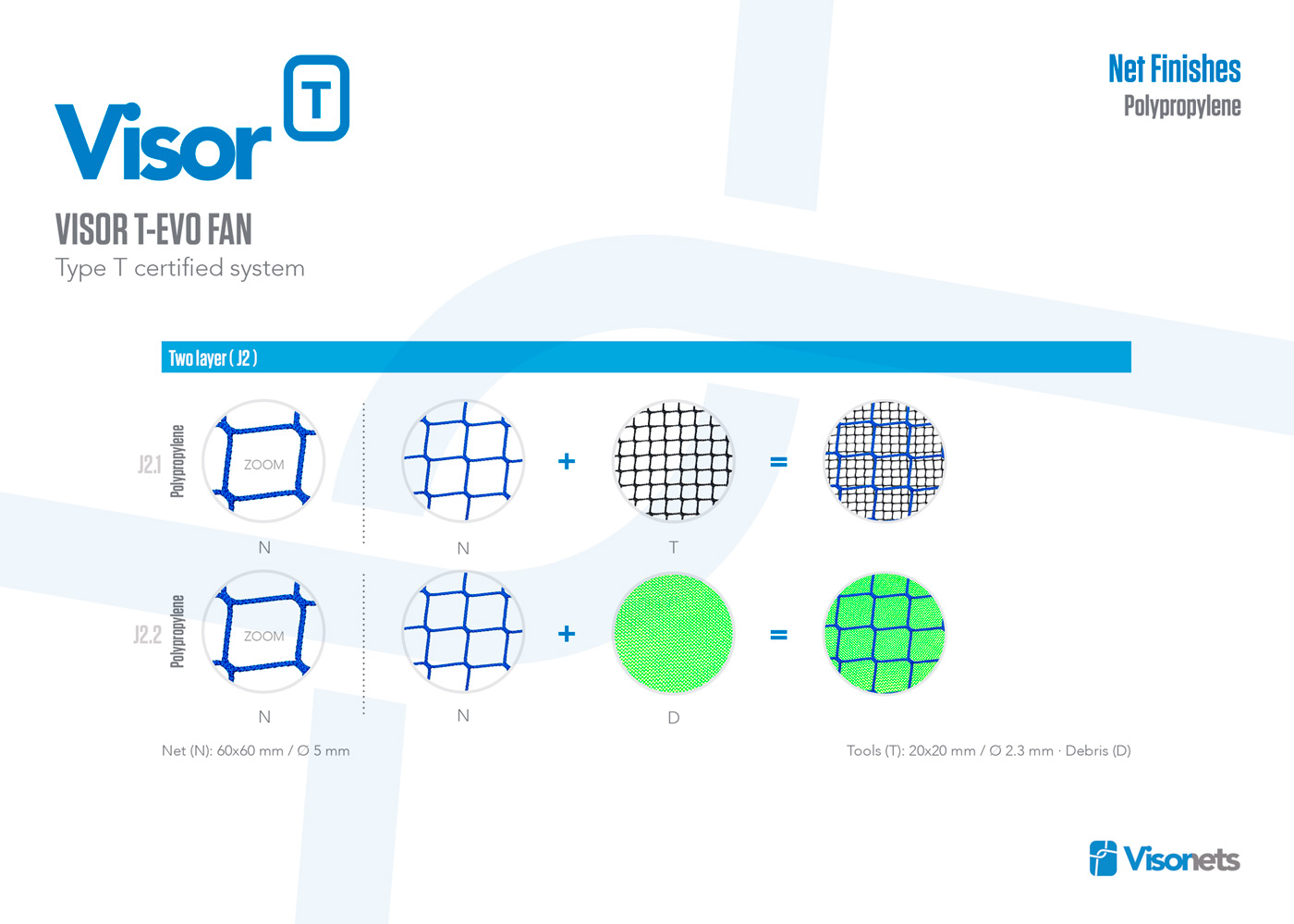

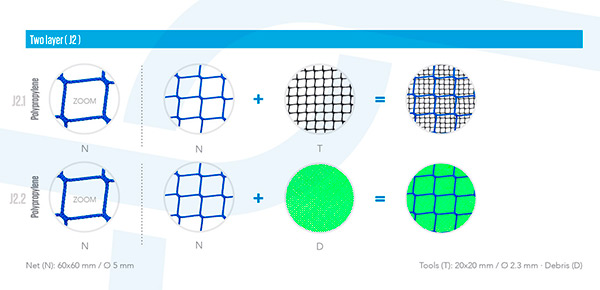

Dos Capas - Polipropileno sin nudos

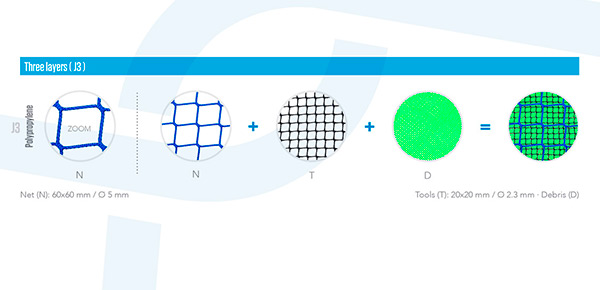

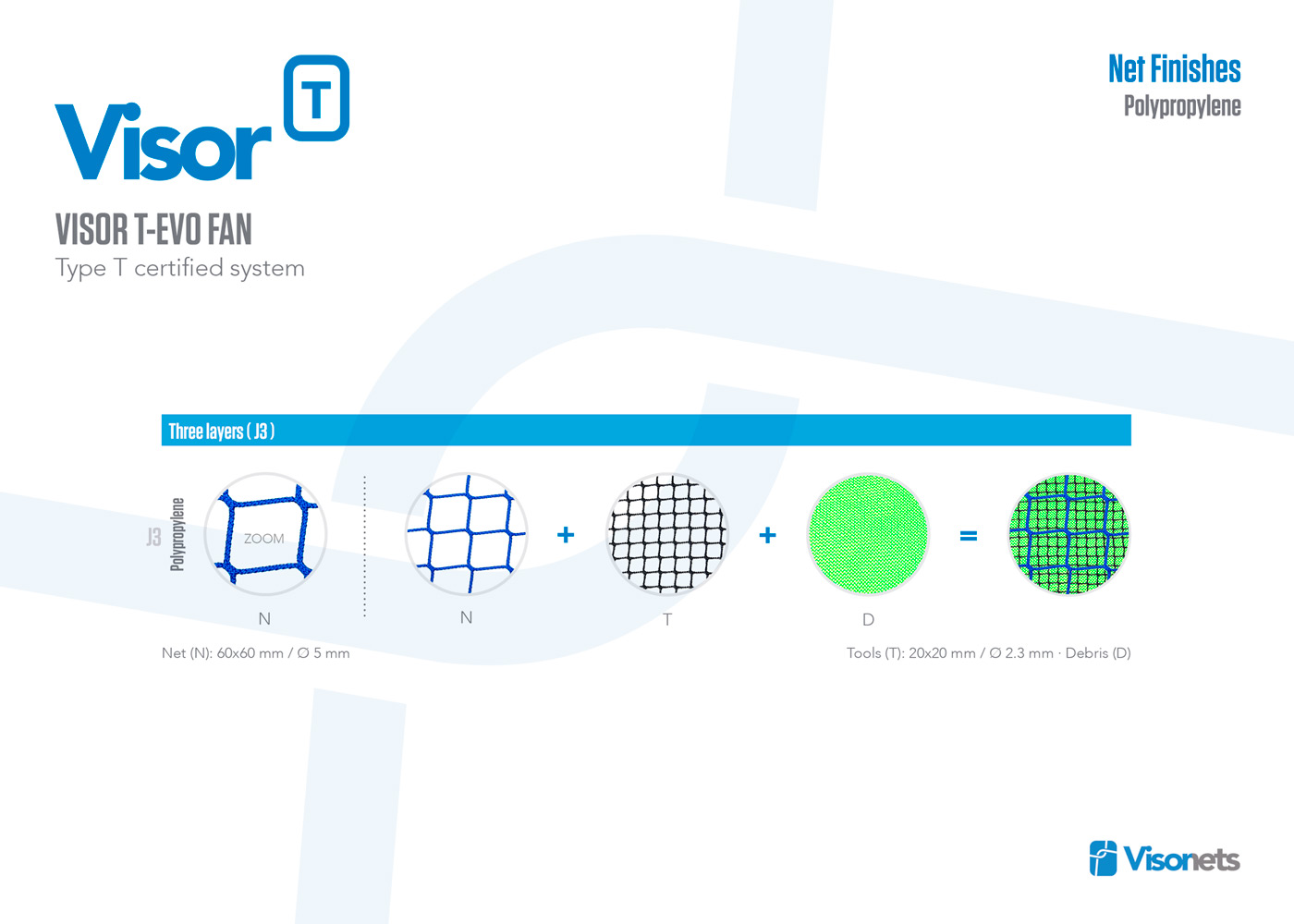

Tres Capas - Polipropileno sin nudos
Ficha técnica
Tipo TA2Q100 PP sin nudo
| Materia prima módulo de red | 100 % polipropileno alta tenacidad |
|---|---|
| Tipo de red | Sin nudos |
| Energía de la red | A2 |
| Tipo de malla | “Q” al cuadro |
| Tamaño de la malla | 100 mm |
| Diámetro cuerda de malla | 5 mm |
| Fuerza mínima de rotura cuerda de malla | 2,2 kN |
| Energía de rotura de la red | 4,91 kJ |
| Materia prima cuerda perimetral | 100% polysteel |
| Carga de rotura cuerda perimetral | 20 kN (cuerda tipo W s/ EN 1263.1) |
| Diámetro de la cuerda perimetral | 10 mm |
| Dimensiones de la red | Figura en la etiqueta de la red |
| Fecha de fabricación de la red | Figura en la etiqueta de la red |
| Tratamiento antiUV | Sí (300 klY) |
| Color | Verde / Azul / Rojo / Amarillo |
| Peso | 210 gr/m2 |
Tipo TA2Q60 PP sin nudo
| Materia prima módulo de red | 100 % polipropileno alta tenacidad |
|---|---|
| Tipo de red | Sin nudos |
| Energía de la red | A2 |
| Tipo de malla | “Q” al cuadro |
| Tamaño de la malla | 60 mm |
| Diámetro cuerda de malla | 5 mm |
| Fuerza mínima de rotura cuerda de malla | 2,2 kN |
| Energía de rotura de la red | 4,4 kJ |
| Materia prima cuerda perimetral | 100% polysteel |
| Carga de rotura cuerda perimetral | 20 kN (cuerda tipo W s/ EN 1263.1) |
| Diámetro de la cuerda perimetral | 10 mm |
| Dimensiones de la red | Figura en la etiqueta de la red |
| Fecha de fabricación de la red | Figura en la etiqueta de la red |
| Tratamiento antiUV | Sí (300 klY) |
| Color | Azul |
| Peso | 345 gr/m2 |
Tipo TB1Q60 PP sin nudo
| Materia prima módulo de red | 100 % polipropileno alta tenacidad |
|---|---|
| Tipo de red | Sin nudos |
| Energía de la red | B1 |
| Tipo de malla | “Q” al cuadro |
| Tamaño de la malla | 60 mm |
| Diámetro cuerda de malla | 5 mm |
| Fuerza mínima de rotura cuerda de malla | 2,2 kN |
| Energía de rotura de la red | 4,4 kJ |
| Materia prima cuerda perimetral | 100% polysteel |
| Carga de rotura cuerda perimetral | 20 kN (cuerda tipo W s/ EN 1263.1) |
| Diámetro de la cuerda perimetral | 10 mm |
| Dimensiones de la red | Figura en la etiqueta de la red |
| Fecha de fabricación de la red | Figura en la etiqueta de la red |
| Tratamiento antiUV | Sí (300 klY) |
| Color | Azul |
| Peso | 345 gr/m2 |
Descargas
Catálogo sistema de red de seguridad Visor T_EVO FAN
Catálogo sistema tipo T de redes de seguridad
Ficha técnica sistema red seguridad tipo TA2Q100 PP sin nudo
Ficha técnica sistema red seguridad tipo TA2Q60 PP sin nudo
Ficha técnica sistema red seguridad tipo TB1Q60 PP sin nudo
Manual de instalación sistema tipo T de redes de seguridad
Guía de Instalación » Próximamente...
Vídeo
VISOR NETS ofrece a sus clientes un layout o disposición de horcas y redes del sistema tipo T.
