Sistema Certificado Tipo V
El sistema Certificado Tipo V, es una Red de Seguridad certificada con norma europea EN-1263-1 sujeta a una estructura metálica de acero denominada soporte pescante tipo Horca.
Sistema Certificado Tipo V
Características

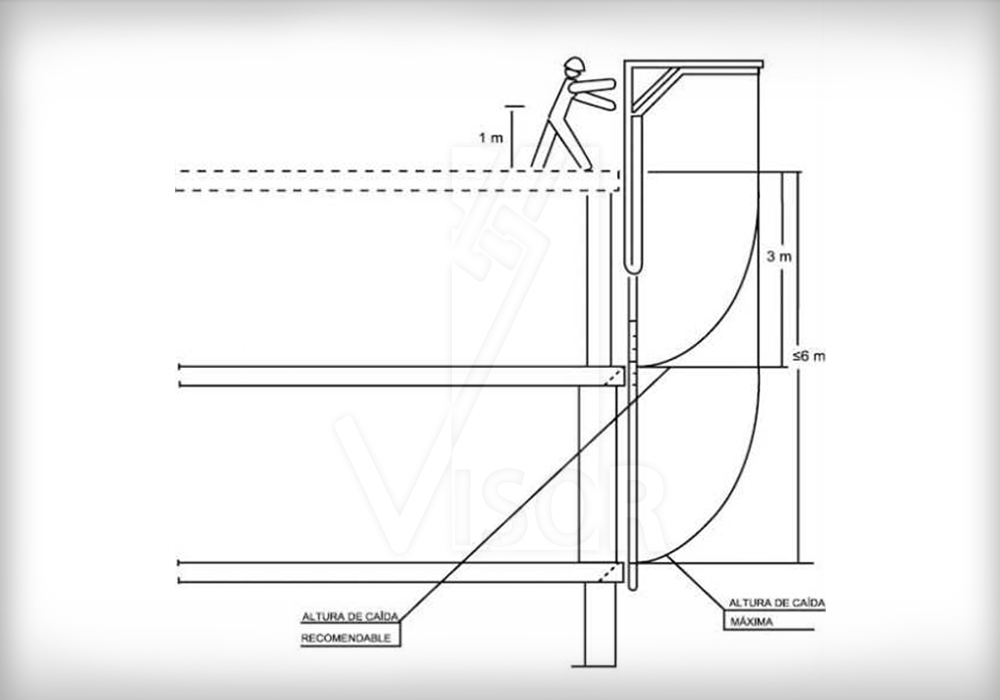

Sistema de detención de caídas de personas y objetos a una altura máxima permitida de 6 metros, recomendada de 3 metros.
Componentes
Red de seguridad En 1263.1 tipo V M100 , fabricada en poliamida alta tenacidad o polipropileno alta tenacidad.
Soporte pescante tipo horca: Elemento de acero estructural para sustentar la red de seguridad En 1263.1.
Anclajes de horca: Los soportes pescante tipo horca se fijan al canto de la losa de hormigón (concreto) mediante estructuras de acero corrugado denominadas “omegas”, con un diámetro de 12 mm. ó ½ pulgada figuradas en obra.
Anclajes de red: La red tipo V va anclada al canto de la losa mediante estructuras de acero corrugado denominadas “úes”, de diámetro 6 mm ó 3/8 pulgada, también figuradas en obra.
Cuerda de Atado: certificada según norma En 1263.1 tipo G (esfuerzo a la tracción >20 kN), para izar la red y fijarla en el pescante tipo horca.
Cuerda de Unión: certificada según norma En 1263.1 tipo O (esfuerzo a la tracción >7,5 kN), para unir los paños de red entre ellos.
Ficha técnica
Tipo VA2D100 PP con nudo
| Materia prima módulo de red | 100 % polipropileno alta tenacidad |
|---|---|
| Tipo de red | Con nudos |
| Energía de la red | A2 |
| Tipo de malla | “D” al rombo |
| Tamaño de la malla | 100 mm |
| Diámetro cuerda de malla | 5 mm |
| Fuerza mínima de rotura cuerda de malla | 2,2 kN |
| Energía de rotura de la red | 4,91 kJ |
| Materia prima cuerda perimetral | 100% polysteel |
| Carga de rotura cuerda perimetral | 20 kN (cuerda tipo P s/ EN 1263.1) |
| Diámetro de la cuerda perimetral | 10 mm |
| Dimensiones de la red | Figura en la etiqueta de la red |
| Fecha de fabricación de la red | Figura en la etiqueta de la red |
| Tratamiento antiUV | Sí (300 klY) |
| Color | Verde / Azul / Blanco |
| Peso | 210 gr/m2 |
Tipo VA2D100 PP sin nudo
| Materia prima módulo de red | 100 % polipropileno alta tenacidad |
|---|---|
| Tipo de red | Sin nudos |
| Energía de la red | A2 |
| Tipo de malla | “D” al rombo |
| Tamaño de la malla | 100 mm |
| Diámetro cuerda de malla | 5 mm |
| Fuerza mínima de rotura cuerda de malla | 2,2 kN |
| Energía de rotura de la red | 4,91 kJ |
| Materia prima cuerda perimetral | 100% polysteel |
| Carga de rotura cuerda perimetral | 20 kN (cuerda tipo P s/ EN 1263.1) |
| Diámetro de la cuerda perimetral | 10 mm |
| Dimensiones de la red | Figura en la etiqueta de la red |
| Fecha de fabricación de la red | Figura en la etiqueta de la red |
| Tratamiento antiUV | Sí (300 klY) |
| Color | Azul / Verde / Rojo / Amarillo |
| Peso | 210 gr/m2 |
Tipo VA2Q100 PP sin nudo
| Materia prima módulo de red | 100 % polipropileno alta tenacidad |
|---|---|
| Tipo de red | Sin nudos |
| Energía de la red | A2 |
| Tipo de malla | “Q” al cuadro |
| Tamaño de la malla | 100 mm |
| Diámetro cuerda de malla | 5 mm |
| Fuerza mínima de rotura cuerda de malla | 2,2 kN |
| Energía de rotura de la red | 4,91 kJ |
| Materia prima cuerda perimetral | 100% polysteel |
| Carga de rotura cuerda perimetral | 20 kN (cuerda tipo P s/ EN 1263.1) |
| Diámetro de la cuerda perimetral | 10 mm |
| Dimensiones de la red | Figura en la etiqueta de la red |
| Fecha de fabricación de la red | Figura en la etiqueta de la red |
| Tratamiento antiUV | Sí (300 klY) |
| Color | Verde / Azul / Rojo / Amarillo |
| Peso | 210 gr/m2 |
Descargas
Catálogo sistema tipo V de redes de seguridad
Ficha técnica sistema red seguridad tipo VA2D100 PP con nudo
Ficha técnica sistema red seguridad tipo VA2D100 PP sin nudo
Ficha técnica sistema red seguridad tipo VA2Q100 PP sin nudo
Manual de instalación sistema tipo V de redes de seguridad
Vídeo sistema tipo V de redes de seguridad
VISOR NETS ofrece a sus clientes un layout o disposición de horcas y redes del sistema tipo V.
